OPPGAVE / RESULTAT

I denne øvingen skal følgende filer leveres:


bullet

a) Filen Brakett.ipt skal lages (modelleres).

bullet

b) Filen Øv6.iam, og Hylse.ipt skal lages. Vi lager først Øv6.iam, så lager vi Øv6_Hylse.ipt mens vi er i Assembly slik at denne tilpasses Brakett. Dvs. hylsen skal være Adaptive. Alle filene skal ligge i en mappe med en undermappe hvor det er 7 Standardparter.
Det skal lages 4 betraktninger (Design Views), med navn Alle, 2muttre, 1mutter og Brakett  (Design Views)
.

bullet

c) Filen Øv6.idw skal lages. Dette er et tegningsutlegg med riss som viser sammenstillingen. Denne skal inneholde stykkliste og posisjonsballonger.

Krav:

  1. Parten Brakett.ipt skal styres av User Parameters: Lengde og Bredde.

  2. Når Brakettens lengde endres, så skal Hylsen følge med.

  3. Rissene i Øv6.idw filen skal kun hentes fra Øv6.iam med forskjellige Design View.

  4. Partene skal beskrives i følge reglene til Norsk Standard.

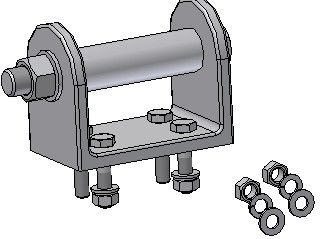

Oppgaven går ut på å lage to parter, syv standardparter, en sammenstilling og et papirutlegg..

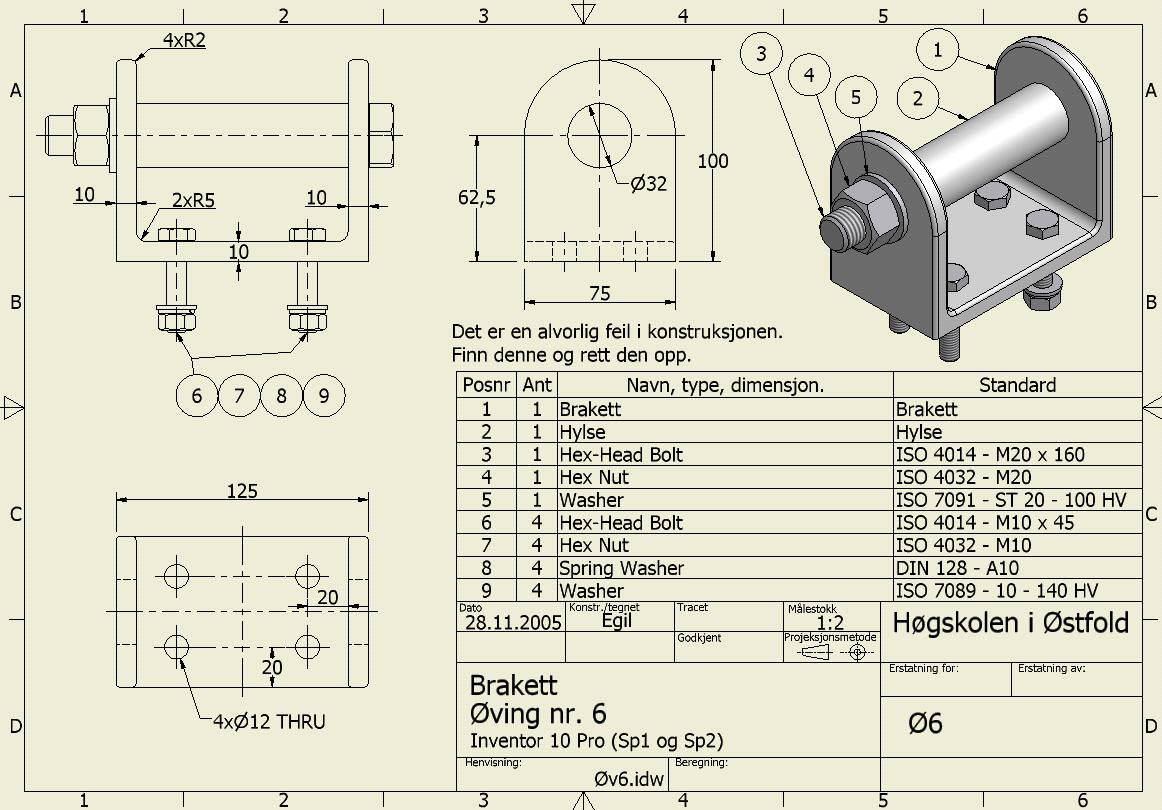

Papirutlegget vises under.



Nr.

Forklaring til øving 6a

1 Vi starter Inventor og en part Brakett.ipt.

Velg og .

Lagre filen som Brakett.ipt
NB!
Husk først å angi riktig prosjekt ( dvs. ). Se forrige øving.

2 Definer følgende User Parameters.



3 Lag Base Feature.
bullet Lag skissen og målsett. Benytt variabelen Bredde for å sette inn verdien 75.
Fikser nedre venstre hjørne til origo.

Kontroller at skissen er Fully Constrained.
bulletEkstruder og benytt variabelen Lengde.
        . Angi ny Isometric View:

4 Benytt kommandoen Shell.

Benytt Shell med tykkelse 10mm.


5 Sett på avrundingene R5 og R2.
6 Lag et hull Ø12.
Vi skal lage et fritthull tilpasset skrue M10x45.

Lag et hull 20 mm fra to kanter.


7 Kopier hullet ved f.eks. speiling.





Nr.

Forklaring til øving 6b

1 Start en ny sammenstilling - Assembly, Øv6.iam.

Klikk på , og dobbeltklikk på

2 Hent parten du nettopp har laget.

Endre betraktningsretning og velg

Lagre Øv6.iam

3 Lag en ny part - Hylse -  som skal tilpasses Brakett.

Vi skal nå lage en Hylse som er  tilpasset Brakett både mhp. lengde og mhp. ytterdiameter.
Dvs. Hylse skal være ADAPTIVE
og gå fra venstre til høyre sideflate.

Det er mulig å lage en ny part når vi er inne i en assembly fil.

Vi skal nå lage en ny part vha. kommandoen .
Skriv inn filnavn: Hylse.ipt
Merk: Vi velger følgende:
Vi klikker OK, og skal angi et skisseplan. Velg som vist under:

Projiser  hullkanten og tegn en sirkel Ø20 .

Trykk på E (Extrude). Velg og velg tverrsnittsprofilet til hylsen. Velg og klikk på høyre endeflate til Braketten slik du ser under til venstre.

Velg også . Klikk OK. Se resultatet over til høyre. Vi ser nå hylsen i normal farge mens braketten er diffus. Det ser vi også i Browser Bar. Dvs. parten er aktiv, mens parten og assemply'en er IKKE aktiv (skyggelagt).

I stedet for å klikke på kan vi
dobbeltklikker på i Browser Bar.

Legg merke til symbolet som tilsier at Hylse.ipt er ved at Sketch1 er fiksert til venstre sideflate til Brakett.ipt.
Legg også merke til at det automatisk er lagd et arbeidsplan .

Merk:
Høyre ende av Hylse er fiksert til , men den er IKKE knyttet til høyre sideflate.

Dvs. at hvis vi endrer dimensjonen til Brakett, så vil IKKE høyre ende av hylse endre seg tilsvarende.

4 Lengde av Hylse skal alltid være lik lengde av Brakett.

Vi prøver å endre lengden av Brakett:
Dobbeltklikk på slik at parten Brakett blir aktiv. Legge merke til dette i Browser Bar. Klikk på og endre  slik at . Legg merke til at  Klikk på , og .
Dobbeltklikk på i Browser Bar og vi ser resultatet til høyre:
Dvs. at høyre ende av hylse IKKE korresponderer med høyre sideflate av Brakett. Dette kan vi løse ved å sette på en Flush constraint .

Det kan vi få til ved :

bulletFørst settes WorkPlane1 Adaptive, slik:
bulletSå trykker vi på c (constraint). Velger Flush, klikker på , og deretter på høyre sideflate på braketten. Vi ser nå at hylsen forlenges og tilpasses Brakett, slik:



Vi skal sette tilbake målene til det opprinnelige, slik:  .
Legg merke til at vi BARE kan endre på parameteren Lengde når er aktiv.
Følg med på at lengden av hylse følger med når vi har oppdatert sammenstillingen.

5 Sett inn en StandardPart - skrue - ISO 4014 - M20 x 160.



6 Sett inn mutter og skrue, ISO 4032 - M20 og ISO 7091 - 20 - 100 HV.



7 Sett inn skrue, mutter og to skiver,
ISO 4014 - M10 x 45, ISO 4032 - M10, DIN 128 - A10, og ISO 7089 - 10 - 140 HV
.

Sett inn 4 stk. av hver.



8 Sett på constrainten Insert mellom 2 skruer, 2 muttere og 4 skiver
S
ett på constrainten Insert mellom 4 skruer og 4 hull.

Slik:
Mutter skal plasseres (fikseres) slik at den er 1 mm fra enden av skruen.

9 Lag Design View med navn: Alle, 2muttre, 1mutter og brakett.
bullet Mens du ser alle partene klikker vi på og lagrer et Design View med navn .
bullet Vi skjuler (slår av Visible) alle skruer og skiver som ikke er plassert, og lagrer et Design View med navn 2muttre.
bullet Vi skjuler 1 mutter og to skiver til, og lagrer Design View med navn 1mutter.
bullet Vi skjuler alle partene bortsett fra Brakett og lagrer Design View med navn Brakett.

Alle Design View'ene blir automatisk lagret i filen Ov6.iam

10 Vi lagrer filen Ov6.iam.

Vi vil vise alle delene før vi lagrer. Klikk i Browser Bar slik:

Lagre filen Øv6.iam med .





Nr.

Forklaring til øving 6c

Vi skal endre prosjektfilen slik at vi får riktig oppstart.

Vi endrer biblioteket

Vi skal også endre filen Tittel_NS.idw.

Vi lager filen Øv6.idw

1 Kopiere mappen

For at vi skal ha full kontroll over , og for at vi skal beholde originalen uendret, så kopierer vi mappen

  til

Denne mappen inneholder 25 filer.

2 Vi endrer oppsettet i Inventor slik at den nye mappen med benyttes.

Først lukker vi alle åpne filer i Inventor.
Velg nedtrekksmenyen , så , og , vi velger følgende:

          DVS. vi angir den kopierte mappen.

3

Vi endrer prosjektfilen.

(Alle åpne filer må lukkes.)

Vi velger , vi ser  dvs. samme aktive prosjektfil som tidligere.

Nå endrer vi slik:



Dette betyr at vi kan legge til målsettingsstil og stykklistestil til biblioteket slik at vi kan benytte dem når vi ønsker.

Dvs.  prosjektfil skal inneholde følgende:



4 Start en ny Tegningsfil IDW (Drawing) fil .

Klikk på New, og dobbeltklikk på . Dette starter en ny tegningsfil (Drawing).

Vi lagrer denne som Øv6_Template.idw

5

Modifiser Template-filen .
Klikk på nedtrekksmenyen , og .

Det kommer opp en dialogboks med navn:

Vi høyreklikker på (som finnes under ),

klikk på og definer følgende:





Så høyreklikker vi på (som finnes under ),

klikk på og definer følgende:



Definer stykklisten slik som i forrige øving, slik:



Vi er fortsatt i dialogboksen



Vi ønsker nå at de to nye "Style"'ene vi har lagd skal være "førstevalget" (Default).

Klikk derfor på (uthevet): , og velg





Vi avslutter dialogboksen klikk og

Klikk på og lagre denne som Øv6_Template.idw

Klikk på nedtrekksmenyen  og og la denne filen erstatte .

Lukk den tegningen du er inne i, og åpne den på nytt, dvs.  Øv6_Template.idw

6

Oppdater .

Vi forutsetter de endringene vi har gjort over og at filen Øv6_Template.idw er åpen.

Klikk på nedtrekksmenyen og det kommer opp en liste, og vi klikker på , og , vi får en advarsel og klikker .



Vi lagrer Øv6_Template.idw og lukker denne

Nå vil all nødvendig innformasjon ligge i prosjektfilen, Tittel_NS.idw, og .



Dvs. vi starter på "blanke ark".

7 Start en ny Tegningsfil IDW (Drawing) fil .

Klikk på New, og dobbeltklikk på .

Vi lagrer denne som Øv6.idw

8

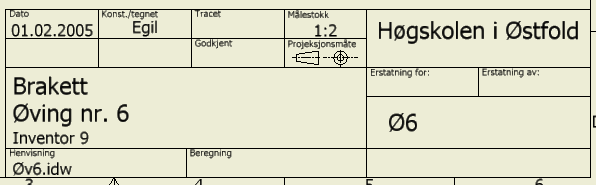

Sett inn verdier i tittelfeltet.

Vi setter inn verdier på samme måte som vi gjorde tidligere ved å endre på egenskapene - Properties.
Det gjør vi ved å høyreklikke øverst i Browser Bar. Endre verdiene og vi får:



9 Sett inn hovedrisset.

Velg Design View:


10 Sett inn ortogonalt riss.
Benytt Create View og plasser  rissene du ser til høyre.
11 Forandre Design View for rissene.

Benytt  , se til høyre.
Vi velger Design View brakett og angir Yes på de to aktuelle rissene.
Se resultatet under:


Som vi ser har vi satt på skjulte linjer .

Benytt og sett på 1mutter på perspektivrisset.

Sett også på skygge.
12 Sett på senter- , symmetrilinjer, og målsetting.

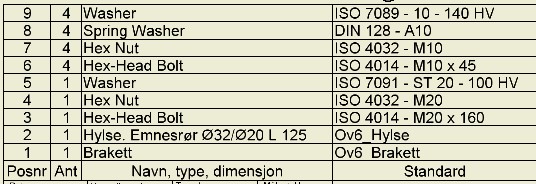

13 Sett inn stykkliste - Partliste.

Klikk på , se på statuslinjen: , klikk på et View, og plasser stykklisten.
Forandre tallene i kolonnen Posnr., og sorter, slik som vist under.



14 Sett på Posnr. ballonger.

Klikk på  .



Klikk på og lagre denne som Øv6.idw
