Øving 6

Vi starter Inventor 10 Pro.

Lag et nytt Prosjekt.
Start en ny sammenstilling - sveis.iam - og lagre.

Vi skal regne på følgende sveis.
Dette har vi sett på i Maskindeler Teori:

Dette eksemplet har jeg regnet på tavla i Maskindeler.  Nå har jeg utvidet det litt slik at vi har 3 svar for ekvivalent spenning σe.  Når vi regnet dette på tavla fikk vi svaret σe1 = 184,38 MPa. Dette fordi vi forenklet og så bort fra skjærspenning pga. bøyning τp. Inventor gjøre IKKE denne forenklingen, dvs vi får ikke dette svaret.
De to øvrige svarene skal vi finne i de neste to punktene.

Spenningen σ' dekomponeres IKKE men kombineres med skjærspenning pga. bøyning. τp
Dette får vi til ved å velge:

Sett inn verdiene som angitt tidligere. Benytte materiale Structural Steel S355J0 med Re= 345, og Rm=500 MPa.
Ikke korriger for endekrater, dvs.: .
Klikk på og se at du får spenningene

Hvilken sikkerhetsfaktor får du i Inventor ved disse forholdene? (Prøv og feile)

Hvilken sikkerhetsfaktor anbefaler Inventor ved disse forholdene? (1,4-2,7)

Klikk på og .. Beregningen legges nå inn i en ipt-fil slik vi ser i "Browser Bar": . Hvilket filnavn denne har kan vi se ved at vi høyreklikker på den , og klikker på .
Vi ser nå : .

Skal vi inn i beregningene igjen kan vi benytte eller .

Vi skal nå gjøre en ny beregning i Inventor som er i en ny ipt-fil. Vi gjør denne beregningen i samme assembly fil (sveis.iam).
Isteden for å starte på nytt kan vi ta utgangspunkt i den første beregningen.
Velg  (under ) vi får opp en dialogboks hvor vi ser filen .
Vi høyreklikker på denne filen og velger , og høyreklikker på nytt, velger ,
og vi får følgende kopi:
Klikk så på denne kopien for å velge den, og sa på .
Klikk en gang i det grafiske vinduet for å sette inn denne filen en gang i sammenstillingen.
Vi har nå to beregninger (filer) i sammenstillingen, se til høyre:

Vi høyreklikker på og klikk på .Vi får opp dialogboksen med samme verdier som tidligere.

Vi skal nå forandre et par ting.

Vi forandrer beregningsmåte, slik:

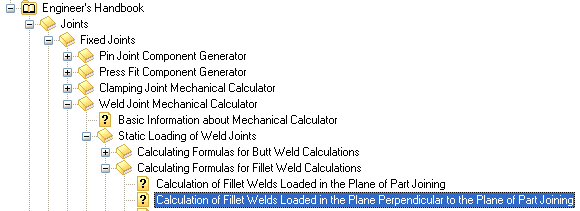

Vi kan lese om de to beregningsmåte i .
Denne finner du i vinduet (som du finner i nedtrekksmenyen Tools)

UTDRAG fra :

2. Calculation of comparative stress sS

The comparative stress is determined from calculated partial stresses according to the formula:

while for the x-component of stress that actuates in the investigated point of weld, perpendicularly to the weld direction, the aX = a3 formula is applied. In the opposite case aX = a4. The same applies for the y-component of the stress actuating perpendicularly to the weld direction, i.e. aY = a3 or aY = a4.

where :

Vi har følgende sammenheng mellom den teorien vi har benyttet i Maskindeler og formelen som er benyttet i Inventor:

= == =
==

Konklusjon: α₃ = 0,7071 og α₄ = 0,5774

Dvs. angi:  og klikk på

Vi får nå den den forventede ekvivalente spenningen, slik:

Hvilken sikkerhetsfaktor får du i Inventor ved disse forholdene? (Prøv og feile)

Hvilken sikkerhetsfaktor anbefaler Inventor ved disse forholdene? (1,25-2,0)

Klikk på og ..

Vi lagrer sveis.iam filen sammen med de to ipt-filene.

Vi regner ut σe3 både med Teori, og med Inventor.

Teori:

Inventor:
Vi lager en ny kopi av den første ipt filen, og setter denne inn i sammenstillingen, slik at vi får følgende i Browser Bar:


I den siste beregningen tar vi hensyn til endekrater, og får følgende verdier:

Hvorfor er det ikke samsvar mellom teori og Inventor? Vi ser litt mer på dette i neste pkt.

Ut fra disse verdiene skal du forstå hva som er "feil" i forrige pkt..
