Jeg har fått en henvendelse fra Sigrid Haugen som har kurs i Adobe-produktene PhotoShop og Illustator.

Det er ønskelig å lage bitmap filer fra Inventor.

Vi skal se på et eksempel på å lage en BMP fil av en ipt fil.

Start Inventor og ta fra filen Ov4a.ipt.

Før vi lager bildefilen bør vi tenke på følgende

1. Betraktningsretning. Vi bør benytte slik at vi ser parten frå ønsket retning.
2. Zooming. Vi zoomer slik at parten fyller den grafiske skjermporten på en god måte.

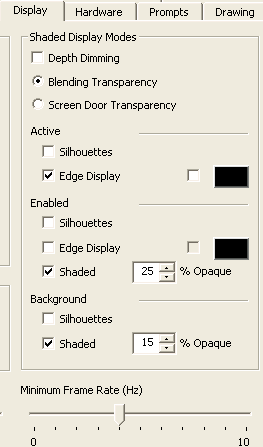

3. Sette parametere. Vi kan justere egenskapene ved bildet vi ser ved å velge nedtrekksmenyen , så , , vi kan nå velge i følgende dialogboks:

   Et valg i denne boksen benyttes mye, nemlig eller .
   Prøv disse valgene og se effekten.
4. Velg eller og se forskjellen.
5. Velg materiale, f.eks. . Denne kan du velge i Standard Meny'en over den grafiske skjermporten.
6. Lag BMP filen. Når du har fått parten slik du ønsker kan du lage en BMP fil i ønsket oppløsning.
   Velg Nedtrekksmenyen , det kommer opp en dialogboks, vi velger filtype , angi filnavn f.eks. , og angi hvor (i hvilken mappe) du fil lagre filen.
   Angi kvalitet:
   Klikk på og angi ønsket oppløsning, f.eks. .
   Til slutt klikker du på .

På samme måte som forklart over kan vil lagre idw og iam filer som BMP filer.

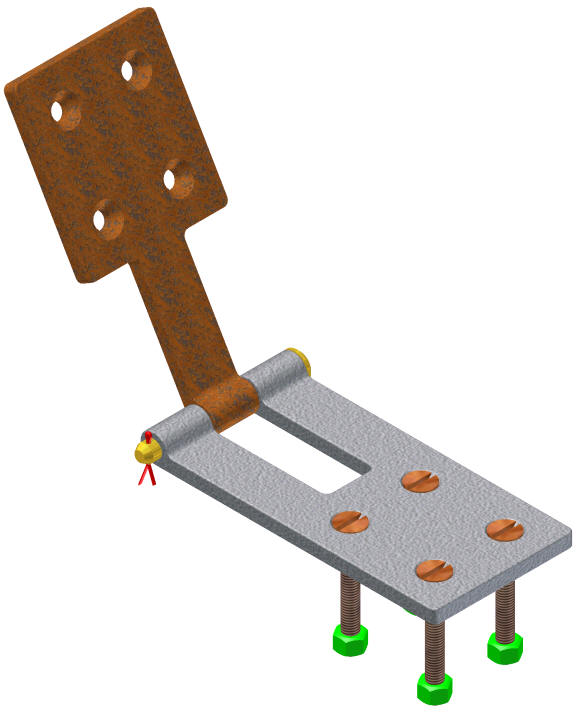

F.eks. Øv5.iam filen som vist under kan lagres som Øv5.bmp.
